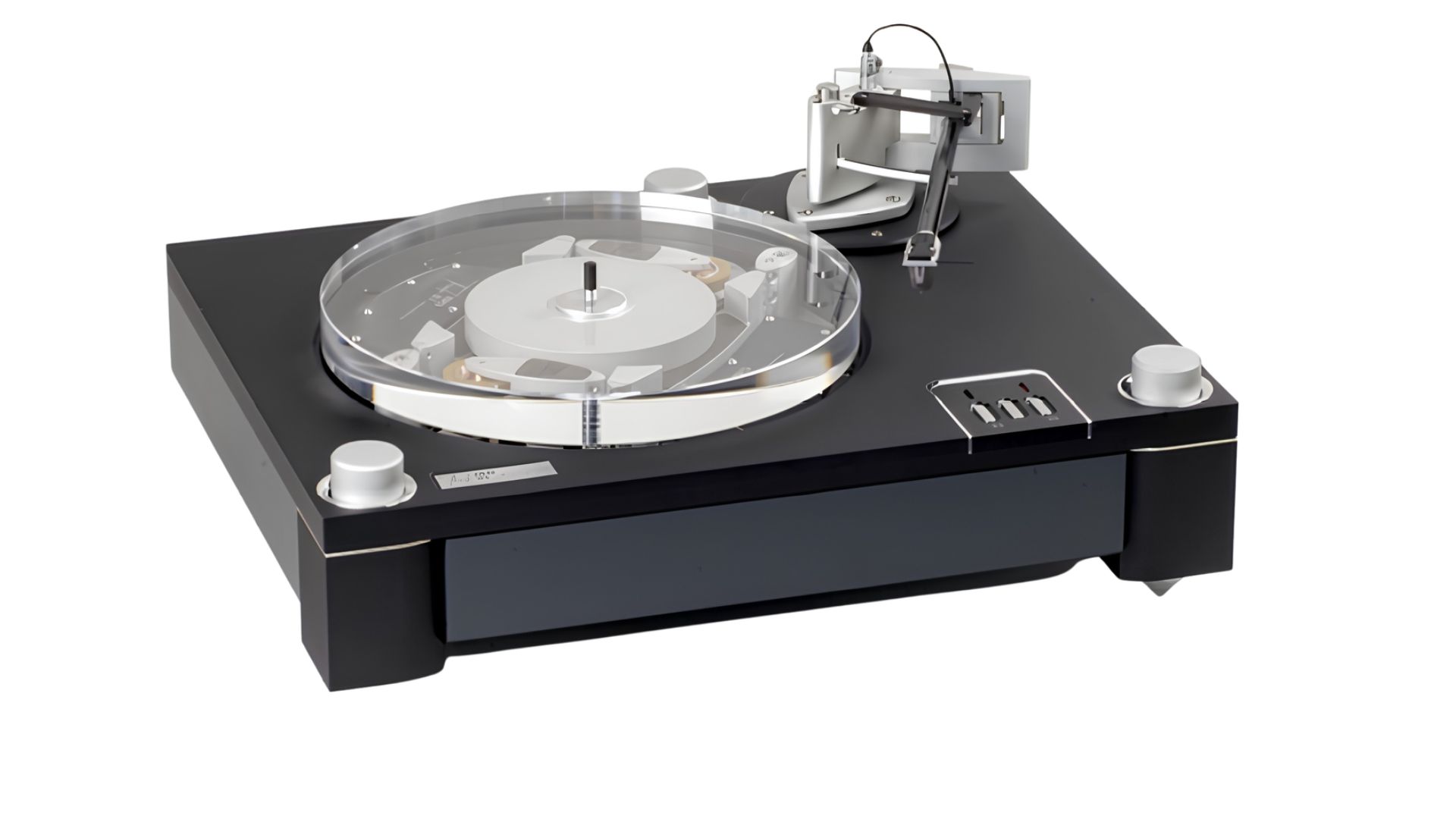

Giradischi Thiele IWD01
Progettazione del telaio
Il telaio dell’IWD01 è costituito da un corpo centrale realizzato con vari tipi di legno laminato
e lavorato con precisione tramite macchine a controllo numerico (CNC). All’interno di questa struttura è incorporato uno smorzatore di massa sintonizzato, sospeso in un gel smorzante, che dissipa le risonanze all’interno del giradischi.
Il sistema di trasmissione è integrato in questo corpo principale.
Il braccio e la sua base sono montati su una massiccia piastra di alluminio posizionata sopra la struttura principale. Questa piastra è fissata alla base in diversi punti di contatto. Di conseguenza, il collegamento tra il braccio e il sistema di trasmissione è estremamente rigido, mentre l’accoppiamento a punti di contatto garantisce al contempo il massimo isolamento. Questa struttura superiore incorpora anche livelle a bolla di alta precisione che consentono di allineare perfettamente in orizzontale l’intero giradischi.
Il giradischi è inoltre dotato di tre piedini regolabili in altezza accessibili dall’alto, ciascuno montato all’interno di un massiccio blocco di alluminio. Anche questi blocchi sono collegati alla base tramite un sistema di montaggio a tre punti di contatto. L’intero concetto di telaio del Thiele IWD01 è progettato per collegare il sistema di azionamento altamente ottimizzato al braccio con la massima rigidità, eliminando al contempo le risonanze in tutto il giradischi grazie a
misure di smorzamento. Il risultato di questo concetto è una firma sonora altamente dinamica, un’immagine sonora eccezionalmente spaziosa
grazie al braccio tangenziale privo di errori di angolo di tracciamento, e un silenzio assoluto in tutto il
giradischi e nel braccio.
Connettività
L’IWD01 è progettato per uscite sia XLR che RCA. I connettori corrispondenti non sono semplicemente cablati in parallelo, ma dispongono di un elaborato sistema di commutazione implementato con relè sigillati. Prima di ogni operazione di commutazione,
i relè vengono sottoposti a un processo di pulizia dei contatti in più fasi per garantire un’integrità ottimale del segnale. Ciò consente all’IWD01 di disporre di un sistema di commutazione opzionale.
Controllo del motore
La stabilità della velocità del sistema di azionamento è garantita da un controller esterno del motore. Il controller è costituito da due generatori di frequenza separati: uno per 33,33 giri/min e uno per 45 giri/min. Questi generatori azionano tre motori sincroni collegati in parallelo. Le velocità di rotazione hanno una tolleranza di ±5 %. Il piatto ibrido opzionale migliora ulteriormente sia la stabilità della velocità che lo smorzamento del disco in vinile. Questo piatto è costituito da una base con un disco di rame integrato e uno strato inferiore in POM. L’intero sistema elettronico di controllo è alimentato da un alimentatore dedicato dotato di un trasformatore toroidale. Due circuiti generatori, uno per i 33 e l’altro per i 45, alimentano 3 amplificatori che forniscono la corrente ai due motori sincroni.
