Seguendo le orme del sistema giradischi/braccio Reference Anniversary, il modello di punta di Nagra, il team di ricerca e sviluppo di Nagra ha dedicato altri due anni ad applicare tutto ciò che era stato appreso nei quattro anni precedenti di sviluppo del sistema Anniversary.
Il giradischi/braccio Reference mantiene lo stesso livello di attenzione maniacale ai dettagli che caratterizza il giradischi/braccio Reference Anniversary, prodotto in edizione limitata, verificata attraverso approfondite sessioni d’ascolto. Il suo concept, il suo design e la sua realizzazione sono pienamente all’altezza della linea Reference, la gamma di prodotti di punta di Nagra.
Tra gli elementi principali derivati dal giradischi/braccio Reference Anniversary e integrati nel giradischi/braccio Reference troviamo:
UNITÀ DI TRASMISSIONE
Il cuore del giradischi Reference è il suo sistema di trasmissione a motore. Da tempo è riconosciuto che i sistemi di trasmissione multi-motore migliorano la stabilità della velocità di rotazione del piatto. Il giradischi Reference utilizza due motori CC brushless, svizzeri, ad alta precisione e disaccoppiati. Questa configurazione ottimizza sia la coppia sia la precisione della velocità. Il massiccio sistema di trasmissione a motore pesa 11,2 kg.
STABILITÀ DELLA VELOCITÀ
Oltre all’innovativo sistema a due motori, il giradischi integra una tecnologia accuratamente studiata per la calibrazione assoluta della velocità. Un accelerometro monitora il telaio sospeso per assicurarsi che sia perfettamente stabile; in caso contrario, la calibrazione non viene eseguita. La calibrazione avviene nell’arco di 20 secondi, durante i quali la velocità del piatto viene regolata con precisione durante la riproduzione effettiva, con la puntina nel solco. Durante questo ciclo di 20 secondi, la velocità del piatto viene confrontata con un riferimento al quarzo ad alta precisione. Qualsiasi deviazione rispetto a questo riferimento assoluto viene corretta di conseguenza. Un Modulometro Nagra, chiaramente leggibile e inconfondibile, situato sul pannello di controllo frontale del giradischi, rende semplici la calibrazione e il controllo del pitch.
SISTEMA A CINGHIA ISPIRATO AI REGISTRATORI A BOBINE

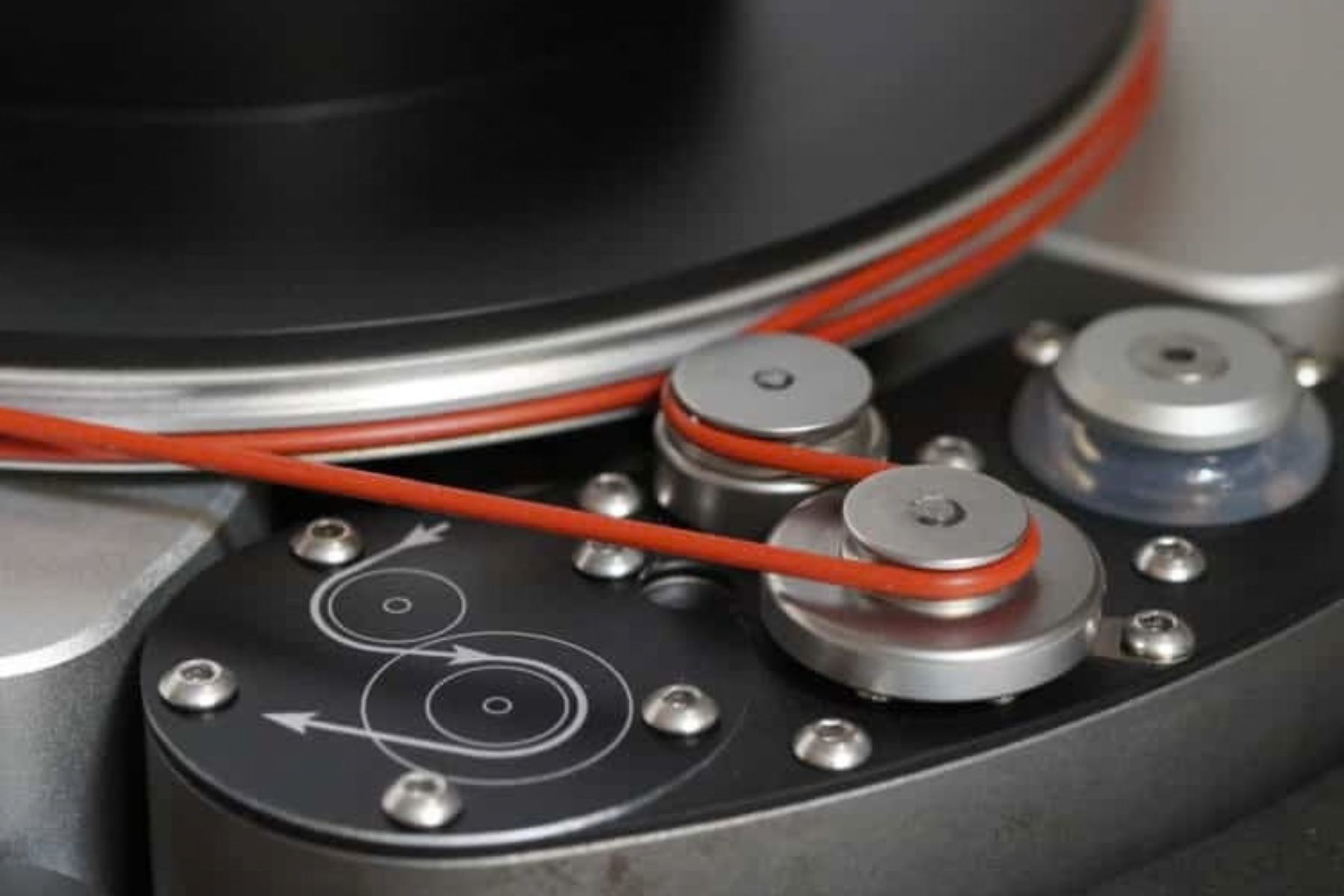

L’attenzione ai dettagli si estende anche alla cinghia utilizzata nella trasmissione a motore. Per questo componente essenziale si sono ispirati allo storico registratore a nastro Nagra IV-S. Poiché il fornitore originale di queste cinghie non è più operativo, hanno effettuato un’analisi chimica della composizione della cinghia e riprodotto fedelmente questo componente. Hanno reso omaggio all’eredità dei registratori analogici Nagra chiamando la trasmissione LP di Nagra “Nagra IV – LXX caliber”.
PIATTO IN MATERIALE AEROSPAZIALE
Il sistema giradischi/braccio Reference utilizza un pesante piatto in alluminio di grado aerospaziale, lavorato a CNC e smorzato con materiale fenolico, con una superficie in Alcantara che offre un’interfaccia ideale tra piatto e vinile.
CUSCINETTO A MECCANICA DI PRECISIONE
Sotto il piatto si trovano un sottopiatto e un sistema albero/cuscinetto, le cui caratteristiche più importanti includono un sottopiatto lavorato in alluminio ad alta resistenza. Sul sottopiatto viene applicato uno strato intermedio fenolico per disaccoppiare le risonanze. Il collegamento tra il sottopiatto e il sistema albero/cuscinetto avviene tramite un adattatore in ottone lavorato, che viene rilavorato una volta montato per ottenere tolleranze estremamente precise. L’alloggiamento dell’albero e del cuscinetto è lavorato in ghisa sferoidale. L’albero ultra-preciso è realizzato in acciaio temprato a induzione, sottoposto a un’antica procedura di super-finitura tipica dell’orologeria. Il cuscinetto è composto da sfere in carburo disposte in pila, sottoposte al più alto grado di lucidatura possibile.
TELAIO E SOTTOTELAIO
Telaio non risonante
La struttura portante del giradischi Reference è costituita dal telaio e dal sottotelaio. In questo caso, massicce piastre in alluminio di grado aeronautico e materiale fenolico sono state lavorate con precisione a CNC per formare una struttura stratificata ad alta rigidità e a bassa risonanza, composta da alluminio/fenolico/alluminio, che impedisce la colorazione sonora provocata dalle parti meccaniche del sistema.
Sospensione
La sospensione è un elemento fondamentale per le prestazioni di qualsiasi sistema giradischi ambizioso. In questo caso, gli ingegneri Nagra hanno sviluppato una soluzione esclusiva che, esteriormente, richiama i sistemi di sospensione dei nostri HD PREAMP e HD DAC X. Internamente, tuttavia, si trova un ingegnoso sistema che combina principi meccanici e idraulici. I robusti pilastri della sospensione utilizzano sia un meccanismo a molla sia un fluido ad alta viscosità contenuto in una configurazione “diver/chamber” che, combinati, garantiscono sospensione e spostamento su tre dimensioni.
Questo sistema innovativo offre una resistenza senza pari alle vibrazioni e alle risonanze generate dal sistema stesso o provenienti dall’ambiente e dall’aria. Per garantire la stabilità della sospensione flottante, il piano sul quale opera la sospensione è il più vicino possibile al piano di riproduzione del disco; da qui deriva l’altezza dei pilastri della sospensione, definita dalla funzione. A dimostrazione del concetto e della sua efficacia, sono state effettuate prove utilizzando un diffusore ad alte prestazioni, capace di riprodurre basse frequenze profonde, posizionato a pochi centimetri dal giradischi durante la riproduzione di un LP ad alto volume. Il risultato ha evidenziato l’assenza assoluta di trasmissione di vibrazioni o risonanze all’interfaccia, altamente sensibile, tra testina e braccio. Le misurazioni di laboratorio confermano un’autรisonanza del telaio sospeso inferiore a 3 Hz, garantendo così l’assenza di colorazioni o feedback anche a livelli d’ascolto elevati. Il livellamento complessivo del giradischi Reference può essere regolato con precisione e facilità ruotando i massicci piedini filettati dei pilastri della sospensione.
ALIMENTAZIONE
Nagra ha sempre dedicato un’attenzione maniacale agli alimentatori di tutti i suoi prodotti. L’alimentatore del giradischi Reference dimostra chiaramente l’importanza che i progettisti attribuiscono a questo elemento fondamentale per le prestazioni. Un telaio esterno delle dimensioni HD ospita un alimentatore lineare dotato di un trasformatore sovradimensionato di grado medicale e di regolatori a bassissimo rumore, che forniscono un’alimentazione silenziosa e stabile alla massiccia unità di trasmissione a supercondensatori.
BRACCIO REFERENCE
Il giradischi Reference è stato progettato come un sistema. Questo significa che giradischi e braccio sono stati sviluppati fin dall’inizio per funzionare insieme come un sistema di riproduzione unitario. La progettazione del braccio ha quindi tenuto attentamente conto di prestazioni all’altezza di quelle del giradischi.
Doppio tubo concentrico in fibra di carbonio
L’asta del braccio del giradischi Reference è realizzata in fibra di carbonio a doppio tubo concentrico, con uno strato intermedio in legno. Il legno viene utilizzato sia per conferire la forma sia per eliminare eventuali vibrazioni. Il risultato è una piattaforma estremamente rigida e a bassissima risonanza, sia per il collegamento della testina sia per il montaggio del cuscinetto. Il braccio è costituito da un unico elemento da 10,5 pollici, senza portatestina separato e senza la conseguente giunzione indesiderata. In questo modo vengono eliminate le connessioni elettriche e meccaniche aggiuntive e il punto di risonanza che accompagnano necessariamente una struttura composta da portatestina e asta del braccio separati. Il cuscinetto del braccio è costituito da un cono in acciaio temprato, lavorato a CNC e caratterizzato da estrema precisione, inserito in una sede in polietilene ad altissima densità, isolante dalle risonanze e smorzata al silicone. Il contrappeso tradizionale del braccio è affiancato da un peso ribassato a forma di sella, che garantisce stabilità riducendo al minimo la massa effettiva del braccio.
